[DAsP] 4-1-2절 데이터 모델링 기법 이해

과목 4. 데이터 모델링

제1장 데이터 모델링 이해

---

1. 데이터 모델 목적

데이터 모델은 데이터베이스 설계에 대한 계획 또는 청사진이다. 설계자와 개발자, 사용자 등 모든 관련자들은 데이터 모델을 통해 구축될 시스템의 데이터 구조에 대한 형상을 이해하고, 요구 사항의 구현과 변경 등에 대해 원활한 의사소통을 도모하게 된다.

예를 들어, 건물을 지을 때 건축설계 회사는 건물 공사 이전에 그 건물을 위한 계획이나 청사진을 작성하게 되는데, 만일 계획 단계에서 어떤 방이 너무 좁거나 불편한 곳이 있다면 단순히 설계 도면의 선을 다시 그림으로써 청사진이 변경될 수 있지만 건물이 완공된 후에 변경이 필요하게 되면 벽, 상하수도, 전기 등 모든 것을 다시 시공해야만 하기 때문에 비용이나 시간 측면에서 많은 손해를 보게 될 것이다. 이와 같이 완공된 건물을 변경하는 것보다는 계획 단계에서의 변경이 훨씬 쉽고 간결하며 비용 면에서도 저렴하기 때문에 설계자는 시공에 앞서 조감도, 평면도, 입체도 등 다양한 논리 도면을 통해 건물주(사용자)가 건물의 논리적인 형태를 쉽게 이해하고 의견을 제시하거나 확정을 할 수 있도록 유도한다. 이때 사용된 도면들은 설계자와 시공자, 건물주 등이 짓고자 하는 건물에 대해 동일한 논리적 모습을 공유하게 함으로써 원활한 의사소통의 수단이 되었다고 할 수 있다. 이러한 논리는 건축 공사뿐만 아니라 시스템 개발도 동일하게 적용될 수 있다.

데이터 모델링 단계에서 업무를 잘못 이해했거나 관계를 잘못 정의한 것이 발견되었다면 해당하는 다이어그램과 일부 관련된 문서만 변경하면 된다. 그러나 데이터베이스와 응용 프로그램 개발이 완료된 후 이러한 오류를 발견하여 수정하려면 이와 관련된 많은 프로그램과 SQL문이 변경되어야 할 뿐만 아니라 데이터가 새로운 구조로 옮겨져야 하는 등 이러한 변경을 반영하는 데 많은 비용과 시간이 필요하게 되기 때문에 가능하면 설계 단계에서 조기에 오류들이 발견되고 정정되도록 원활한 의사소통이 필요하게 되고, 이러한 목적을 달성하는 데 데이터 모델은 최적의 수단으로 활용될 수 있다.

---

2. 개체 관계 모델 정의

개체-관계 모델은 1976년에 피터 첸(Peter Chen)에 의해서 최초로 제안되었으며 그의 논문을 통 해 이 모델의 기본적인 구성 요소가 정립되었다. 그 후 데이터 모델을 만들어 주는 많은 도구와 기법 이 소개되었는데 계층적 데이터 모델, 네트워크 데이터 모델, ANSI/SPARC 데이터 모델, 개체-관 계 데이터 모델, 의미 객체 모델 등을 예로 들 수 있다.

이 가운데에서 개체-관계 모델은 표준적인 데이터 모델로 부상했는데 이 모델이 지니고 있는 단순성 때문에 현재 개념/논리 데이터 모델링에서 가장 일반적으로 사용되고 있다. 이 모델에 서브타입이 추가되면서 확장된 개체-관계 모델 (Extended Entity-Relationship model)이 만들어졌으며 이제 일반적으로 개체-관계 모델이라고 하면 이 확장된 개체-관계 모델을 의미한다.

---

3. 개체 관계 모델 구성 요소 정의

가. 엔터티 (Entity)

엔터티는 업무 활동상 지속적인 관심을 가지고 있어야 하는 대상으로서, 그 대상들 간에 동질성을 지닌 것으로 볼 수 있는 개체 집합이나 그들이 행하는 행위의 집합으로 정의할 수 있다.

엄밀한 의미에서 엔터티는 동질성을 갖는 개별 개체나 행위를 지칭하며, 달리 엔터티 인스턴스(Entity Instance)라고도 한다. 그리고 이들의 집합을 엔터티 타입(Entity Type)이라고 부른다. 동질성을 갖는다는 의미는 어떤 한 개체(엔터티 인스턴스)를 설명하거나 묘사할 수 있는 특성들(예컨대, 학번, 이름, 학과 등과 같은 항목들)에 대해 다른 여러 개체들이 동일한 특성들로 설명 또는 묘사될 수 있음을 말하며, 이와 같은 개체들의 집합을 엔터티 타입이라고 한다.

일반적으로 엔터티와 엔터티 타입으로 사용하기로 하며, 통상적으로 많은 책들과 실무상에서 엔터티와 엔터티 타입은 엄격하게 구분하지 않고 엔터티로 줄여서 사용하고 있기 때문에, 본 과목에서는 개체나 행위의 집합을 엔터티로 통칭할 것이다.

엔터티는 그 집합에 속하는 개체들의 특성을 설명할 수 있는 속성(Attribute)을 갖는데, 예를 들어 ‘학생’이라는 개체 집합은 학번, 이름, 이수학점, 등록일자, 생일, 주소, 전화번호, 전공 등의 속성으로 특징지어질 수 있다. 이러한 속성 가운데에는 개체 집합 전체가 공유할 수 있는 공통 속성도 있고, 개체 집합 중 일부에만 해당하는 개별 속성도 있을 수 있다.

개체-관계 다이어그램을 표기하는 방법은 여러 가지가 있는데, 그것들에 대해서는 뒤에서 설명하기로 하고, 대표적으로리차드 바커(Richard Barker)가 제안한 바커 표기법(Barker Notation)과 정보공학 표기법(IE Notation)이 존재한다.



나. 속성 (Attribute)

속성은 엔터티에 저장되는 개체 집합의 특성을 설명하는 항목이라고 할 수 있다. 엔터티를 명확하고 구체적으로 정의했다 하더라도 이것만으로는 개체 집합의 특성을 설명하기에는 부족함이 있다.

개체-관계 다이어그램에서 속성은 개체 집합을 나타내는 직사각형에 실선으로 연결된 타원형으로 표현되며, 각 타원형은 고유의 속성 이름을 갖는다. 또한 각 속성은 가질 수 있는 값의 범위가 있는데, 이를 그 속성의 도메인(Domain)이라 한다. 예를 들면 학생이라는 엔터티가 있을 때 학점이라는 속성의 도메인은 0.0에서 4.0 사이의 실수 값이며, 주소라는 속성은 길이가 20자리 이내의 문자열로 정의할 수 있다. 여기서 물론 각 속성은 도메인 이외의 값을 갖지 못한다.

또한 다중치 속성은 두 개의 실선으로 표시한다. 개체-관계 모델에서는 복합 속성, 가중치 속성을 정의할 수 있지만, 직접 구현은 불가능할 수도 있다. 이를 위해서는 M:M 관계나 다수의 속성 또는 1:M 관계의 추가 엔터티를 사용하여 수정해 주어야 한다. 만약 다중치 속성이 존재하면 설계자는 아래의 방법 중 하나를 선택하여 해결할 수 있다.

1) 엔터티 내에서 다중치 속성을 여러 개의 새로운 속성으로 나눈다.

2) 다중치 속성을 구성하는 속성들로 구성된 새로운 엔터티를 만든다.



다. 식별자

엔터티의 각 개체들은 인스턴스라고 하는데, 인스턴스는 그들을 지칭하거나 식별해 주는 속성인 식별자(Unique Identifier)를 가지고 있다.

예를 들어, 직원 인스턴스는 직원 번호, 주민번호, 직원명으로 식별될 수 있다. 이들 중 직원명은 실세계에서는 직원 각각을 식별하는 데 이용될 수 있으나 데이터 측면에서는 동명이인의 문제 때문에 식별성이 미약한 편이다.

봉급이나 입사일 같은 속성으로는 각각의 인스턴스를 유일하게 식별할 수 없다. 이와 마찬가지로 고객은 고객번호나 고객 이름으로 식별될 수 있고, SALES-ORDER은 OrderNumber(주문번호)에 의해서 구별될 수 있다.

식별자는 하나 또는 그 이상의 속성으로 구성된다. 특히 두 개나 그 이상의 속성으로 이루어진 식별자를 복합 식별자(Composite Identifier)라 부른다.

식별자와 키는 구별하여 사용되어야 하며, 이 둘은 서로 일치할 수도 있고 그렇지 않을 수도 있다. 즉 식별자는 논리적인 관점에서 사용되고 키(Key)는 물리적인 관점에서 사용된다. 따라서 엔터티는 식별자를 가지며, 테이블은 키를 가진다고 할 수 있다. 이러한 이유로서 식별자가 엔터티에 대해 하는 역할은 키가 테이블에 대해 하는 역할과 동일하다.



라. 관계 (Relationship)

관계는 엔터티와 엔터티 간 연관성을 표현하는 것으로, 엔터티의 정의에 따라 영향을 받기도 하고, 속성 정의 및 관계 정의에 따라서도 다양하게 변할 수 있다.

관계의 표현에는 이항 관계(Binary Relationship), 삼항 관계(Ternary Relationship), n항 관계가 존재할 수 있는데, 실제 삼항 관계 이상은 잘 사용되지 않는다.

참조 매핑 카디날리티(Mapping Cadinality)는 개체-관계 다이어그램에서 개체와 연결될 때 나타나는 대응(Mapping)되는 수로 대응 수라 고도한다. 대응수는 최대 대응수(Maximum Cadinality)와 최소 대응수(Minimum Cadinality)로 구분된다.

다음과 같은 조건하에서 교수 개체와 학생 개체 간에 성립하는 지도 관계의 매핑 카디날리티를 결정하고, 개체-관계 다이어그램을 작성하면 [그림 4-1-13]과 같은 이항관계 구조의 다이어그램을 완성할 수 있다.

■ 조건 1 : 교수는 꼭 학생에 대한 지도를 해야 한다.
<min-card(교수, 지도)="1</p"></min-card(교수,>

■ 조건 2 : 교수는 여러 명의 학생을 지도할 수 있다.
Max-Card(교수, 지도) = n

■ 조건 3 : 학생은 꼭 교수에게 지도를 받아야 한다.
Min-bCard(교수, 지도) = 1

■ 조건 4 : 학생은 여러 명의 교수에게 지도를 받을 수 없다.
Max-Card(교수, 지도) = 1



마. 카디날 리티 (Cardinality)

카디날 리티(Cardinality)란 관계에 참여하는 하나의 개체에 대해 다른 엔터티에서 몇 개의 개체가 참여하는지를 나타낸다.

예를 들면, 한 명의 학생이 1개 이상 6개 이하의 과목에 등록할 수 있다면 카디날 리티는 (1, 6)이다.

한 명의 교수가 최대 3개의 과목을 가르칠 수 있다면 카디날리티는 (0, 3)이다.

카디날리티는 (Min, Max)의 값 한 쌍으로 표현하는데, 여기서 Min은 관계에 참여하는 개체의 최소 개수, Max는 관계에 참여하는 최대 개수를 각각 의미한다. 여기서 Max의 값이 M으로 표시되면 최대 개수에 제한이 없음을 의미한다.

---

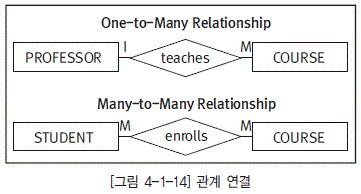

1) PROFESSOR-COURSE는 1:M 관계이다.

2) PROFESSOR의 카디날 리티는 (0, 3) 이다. 즉 각 교수는 3개 이하의 과목을 가르칠 수 있다.

3) COURSE의 카디날리티는 (1, 1)이다. 즉 각 과목을 가르치는 교수는 반드시 1명이어야 한다.



바. 존재 종속

만약 한 엔터티의 존재가 다른 엔터티(들)의 존재에 영향을 받는다면 이를 존재 종속(Existence-Dependent)이라 한다.

예를 들어, 어느 보험회사가 J. H. Callifante라는 사원과 그의 부양가족들에게 보험 혜택을 준다고 할 때 EMPLOYEE, DEPENDENT라는 엔터티들을 정의한다고 하자.

J. H.Callifante에게 Jill, Annelise, Jorge라는 3명의 부양가족이 있다면 부양 가족 3명은 J. H.Callifante 없이는 보험 혜택을 받을 수 없다.

다시 말해 부양가족 3명의 정보가 DEPENDENT라는 테이블에 존재하지만 EMPLOYEE와 연관지어 있을 때만 존재하게 된다. 이러한 것을 존재 종속이라 한다.

만약 J. H. Callifante가 직장을 그만 두어 테이블에서 없어지게 되면 부양 가족 3명도 함께 없어지게 된다. 여기서 DEPENDENT의 식별자는 EMPLOYEE의 키인 E_NUM과 DEP_NUM으로 구성된다.

두 개의 테이블들을 연결시켜 보면 J. H. Callifante는 3명의 부양가족이 있고, W.K. Smithson은 부양 가족이 없음을 알 수 있다.



사. 서브 타입

 서브타입은 정확한 의미로는 서브 타입 엔터티이며 그것의 전체집합인 슈퍼 타입(Supertype)의 부분집합이다.

예를 들어 학생들은 학 부 학생이나 대학원생으로 분류될 수 있다. 이 경우 학생이 슈퍼 타입이고 학부 학생과 대학원생은 서브타입이다.

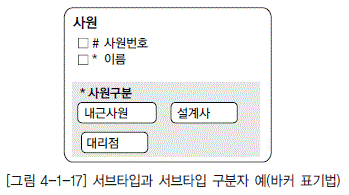

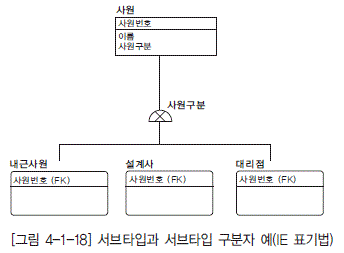

슈퍼 타입인 사원은 서브타입인 내근사원, 설계사, 대리점을 가지고 있다. 슈퍼 타입은 세 서브타입에 공통적인 모든 속성을 포함하고 있고, 서브타입은 각 서브타입에 적절한 속성만을 포함하고 있다. 속성 ‘사원 구분’은 내근사원, 설계사, 대리점인지를 가리킨다. 어떤 서브타입이 적합한지를 결정해 주는 속성을 구분자(Discriminator)라고 부른다.

모든 슈퍼 타입이 구분자를 가지고 있는 것은 아니다. 만일 구분자가 없다면 적합한 서브타입을 생성하기 위해 응용 코드가 작성되어야 한다. 서브타입은 배타적(Exclusive) 또는 포괄적(Inclusive) 일 수 있다.

배타적이라면 슈퍼 타입은 많아야 1개의 서브타입과 관련될 수 있다.

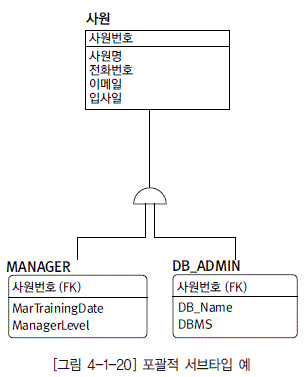

포괄적이라면 슈퍼타입은 1개 또는 그 이상의 서브타입과 관련될 수 있다.

---

4. 객체 지향 모델링

가. 객체 지향 개념



나. 객체 모형





다. 객체 모형 데이터



라. 객체 모형의 메서드





마. 불명료한 객체 접근 방식





바. 객체 지향 모델링과 논리 데이터 모델링 간의 관계





사. 객체 지향 모델링 장점
